/ Мембранный насос: устройство и принцип работы.

мембранный насос, дозировочный насос Мембранный насос относится к насосам объёмного типа. Рабочим органом такого насоса является мембрана, диафрагма, т.е. гибкая пластина, закрепленная по краям в корпусе. Тем самым мембрана является одной из стенок рабочей камеры.

Под действием нагрузки мембрана изгибается, меняя объем рабочей камеры и жидкость находящаяся в этой камере вытесняется в область нагнетания насоса. При обратном ходе мембрана выгибается в противоположную сторону, создавая вакуум в рабочей камере и затягивая в неё новую порцию рабочей среды. По принципу работы мембрана схожа с поршневым приводом насоса.

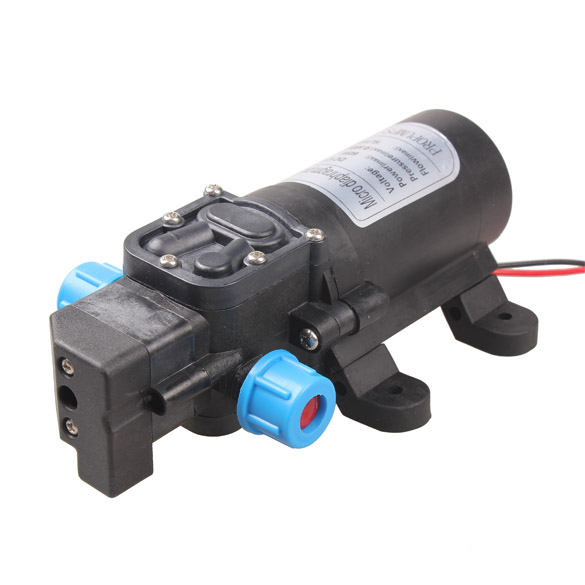

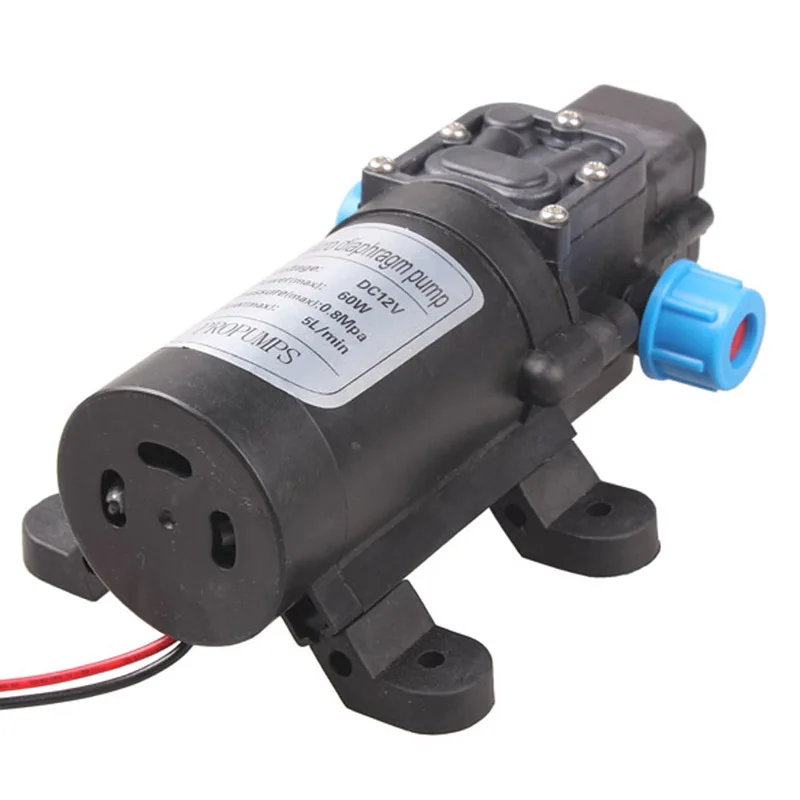

Мембранный водяной насос (мембранный насос для воды)

В мембранных водяных насосах рабочей средой является жидкость. Мембранные насосы для воды являются наиболее часто используемыми. Они применяются в производстве, промышленности, сельском хозяйстве и повседневной жизни.

Достоинствами мембранного водяного насоса, помимо широкого спектра его работы также является:
мембранный насос   Высокая эффективность работы – высокий КПД
мембранный насос   Широкий ассортимент конструкций,
мембранный насос   большой ресурс работы
мембранный насос   высокая точность дозирования жидкости,
мембранный насос   простота конструкции - ремонтопригодность.

Мембранный насос для воды способен создавать большое давление с минимальными затратами. Поэтому такой насос эффективен в областях связанных с водой: подходит для моек, поливочного оборудования и водоснабжения.

По видам воздействия на мембрану выделяют

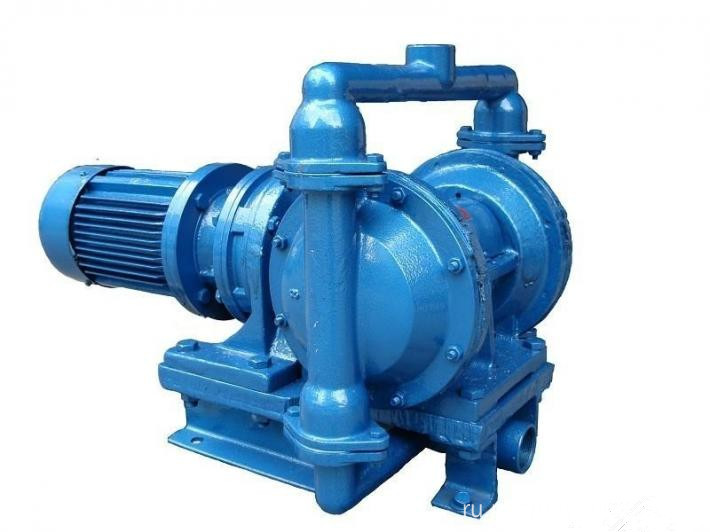

мембранный насос   насосы с механическим приводом – мембрана изгибается под действием рычажного механизма;
мембранный насос   насосы с пневматическим приводом – мембрана прогибается под действием давления воздуха;
мембранный насос   насосы с гидравлическим приводом – мембрану приводит в движение давление жидкости.

Мембраны изготавливаются из как из тонкой металлической пластины, обладающей высокой упругостью, так и из неметаллических материалов, таких как резина, полимеры и кожа.

Мембранно поршневой насос

мембранный насос, дозировочный насосМембранно поршневой насос предназначен для работы со средой высокой плотности. Такой тип насосов сочетает в себе лучшее и от мембранного и от поршневого типа насосов и используются не только для перекачки жидкостей, но и для перемещения шламов.

Широкое распространение мембранно поршневые насосы получили в горнодобывающей промышленности, на ТЭЦ, в керамическом производстве и металлургии.

Благодаря высокому КПД, при сравнительно большой стоимости насосы этого типа быстро “отбивают” вложения.

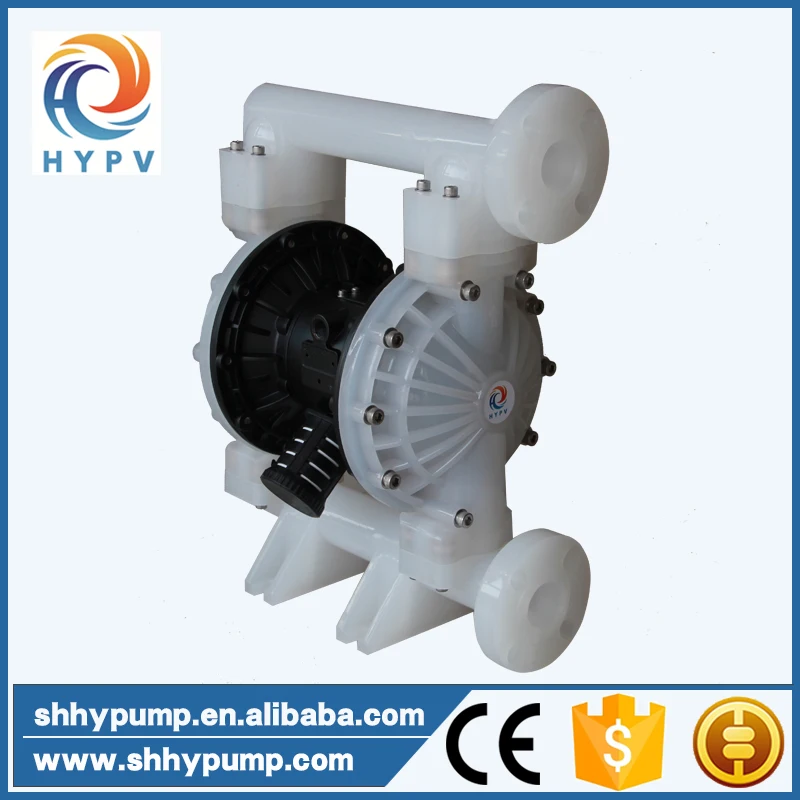

Мембранный вакуумный насос (насос мембранный пневматический )

мембранный насос, дозировочный насосМембранный вакуумный насос часто называют насосом мембранным пневматическим, ведь в качестве рабочего тела используется воздух. Работает такой насос по следующему принципу: сжатый воздух проходящий в одну из мембранных пластин, заставляет её изгибаться и сжиматься – это способствует движению жидкости через рабочую часть насоса от входа в сторону нагнетания (выхода). Вместе с этим, параллельным процессом происходит работа второй пластины, в которой создается вакуум, всасывающий жидкость и цикл повторяется.

Мембранный вакуумный насос являются совершенно сухими, не загрязняют окружающую и перекачиваемую среды и очень просты в эксплуатации. Дополнительным плюсом является и большой срок эксплуатации при непрерывной работе.

Мембранный пневматический насос может использоваться в качестве компрессора.

Насосы получили широкое распространение в медицинской технике, вакуумных печах, печатных машинах, вакуумных массажерах и фильтрах и многих других областях.

Мембранные насосы дозаторы (мембранные дозировочные насосы)

мембранный насос, дозировочный насосСпектр применения мембранных насосов дозаторов довольно специфичен. Такие насосы адаптированы для работы с химически активными веществами, когда есть необходимость их периодической дозировки.

Мембранные дозировочные насосы, как правило, оборудуются герметичным корпусом. Их работа по перекачке среды может быть отрегулирована в широком диапазоне, а в современным моделях предусмотрены варианты с заданием нужным параметров. В зависимости от модели и типа мембранного насоса дозатора величина производительности может быть задана вручную или с помощью элементов привода.

В конструктивном плане насосы отличаются в легкости обслуживания, сборке и монтаже насоса. Кроме того мембранные дозировочные насосы оборудованы клапанами, адаптированными к воздействию вредных сред.

Подача мембранного насоса определяется по формуле

мембранный насос, дозировочный насос

Q = V k, где
V – изменяющийся объем рабочей камеры насоса
k – количество рабочих циклов в единицу времени

Подача мембранного насоса зависит от объема рабочей камеры (от размеров самого насоса) и от количества циклов воздействия в единицу времени и составляет от 1 до 150 м3/ч.

Мембранные насосы отличаются простотой конструкцией и, как следует из этого высокой надежностью

Поскольку в мембранном насосе нет вращающихся деталей, отпадает необходимость в подшипниках и уплотнениях.

Отсутствие подшипников и вращающихся частей позволяет исключить необходимость в смазке.

Отсутствие уплотнений позволяет полностью исключить возможность утечки жидкости из насоса.

Мембранные насосы обладают компактными размерами и небольшим весом

Недостатки мембранных насосов

Рабочим органом насоса является мембрана, которая при работе постоянно изгибается, что приводит к её быстрому разрушению.

Мембранные насосы обладают сравнительно небольшим напор, а так же особенно большой среди насосов своего типа неравномерностью подачи.

Область применения мембранных насосов

Мембранные насосы на сегодняшний день получили широкое признание. Такие насосы используются в автомобильной, дорожной и сельскохозяйственной технике.

Кроме того насосы используются в строительстве, в обработке отходов, в газодобывающих компаниях, на нефтяных комплексах, в химической и нефтехимической отраслях.
