Отправитель Нити wolf170571

Отправлено: 12.03.2009 21:13  Обновлено: 12.03.2009 21:13

Технический Директор

Дата регистрации: 08.01.2009

Откуда: Tallinn

Сообщений: 2474

Пользователь активен!

 Re: Энергосберегающие лампы. Рем...

ХСНИМ ляпну 5.
P.S ГДЕ ЧАД,забор,стена,плакат,газета,и еще в этом духе?

an

Отправлено: 12.03.2009 21:16  Обновлено: 12.03.2009 21:16

Администратор

Дата регистрации: 07.08.2008

Откуда: Рыбница

Сообщений: 2505

 Re: Энергосберегающие лампы. Рем... Чат вырубили, так как грузил сайт. А у нас нет денег на покупку мощного серверва.

Есть два варианта:
1) Чат сделать только зарегистрированным.
2) Сидеть без чата...

Выберайте...

MACTEP

Отправлено: 12.03.2009 21:18  Обновлено: 12.03.2009 21:18

Администратор

Дата регистрации: 07.08.2008

Откуда: Тирасполь

Сообщений: 6468

 Re: Энергосберегающие лампы. Рем...

3.Чат без обновления.

an

Отправлено: 12.03.2009 21:18  Обновлено: 12.03.2009 21:18

Администратор

Дата регистрации: 07.08.2008

Откуда: Рыбница

Сообщений: 2505

 Re: Энергосберегающие лампы. Рем...

P.S.: Может потянуть третий вариант. Чат не обновляемый, но всем.

wolf170571

Отправлено: 12.03.2009 21:22  Обновлено: 12.03.2009 21:26

Технический Директор

Дата регистрации: 08.01.2009

Откуда: Tallinn

Сообщений: 2474

Пользователь активен!

 Re: Энергосберегающие лампы. Рем... ДА ХОТЬ 3 НУМБЕР ЛЕНЬ ЗАХОДИТЬ ПО 100000000 РАЗ

Почисти потом

P.S. Да вроде не чего не грузило особо

an

Отправлено: 12.03.2009 21:27  Обновлено: 12.03.2009 21:27

Администратор

Дата регистрации: 07.08.2008

Откуда: Рыбница

Сообщений: 2505

 Re: Энергосберегающие лампы. Рем...

Чат сделали. ОбщаемсО))

777nick

Отправлено: 20.10.2009 23:47  Обновлено: 20.10.2009 23:47

Сотрудник

Дата регистрации: 04.10.2009

Откуда: UA

Сообщений: 52

 Re: Энергосберегающие лампы. Рем... Посмотрел схемы и волосы дыбом, как можно было не поставить форсирующие цепи на транзисторах для момента открывания. КПД можно существенно поднять в компьютерных блоках питания ставят, а тут нету; да дроссель по цепи 220 В зажали гады производители не везде фильтр встречается. Такое впечатление производители лампы спроектировали для короткого срока службы чтобы не остаться без работы. Но мы то знаем, как все поправить пару деталей и КПД выше и не боится перепада напряжения бросков сети.

Спасибо за инфу.

Kosmonavt

Отправлено: 01.06.2010 17:55  Обновлено: 01.06.2010 18:18

Инженер

Дата регистрации: 08.02.2009

Откуда: Днестровск

Сообщений: 1002

 Re: Энергосберегающие лампы. Рем...

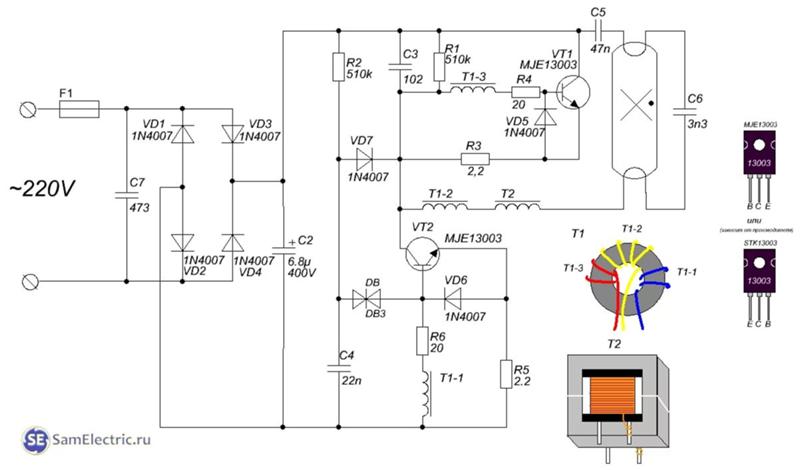

Подскажите, почему не работают транзисторы 13001 вместо 2482S в схеме под названием MAWAY 11W ?

MACTEP

Отправлено: 01.06.2010 18:31  Обновлено: 01.06.2010 18:31

Администратор

Дата регистрации: 07.08.2008

Откуда: Тирасполь

Сообщений: 6468

 Re: Энергосберегающие лампы. Рем...

Транзисторы не работают или схема не работает?

Kosmonavt

Отправлено: 01.06.2010 19:00  Обновлено: 01.06.2010 19:00

Инженер

Дата регистрации: 08.02.2009

Откуда: Днестровск

Сообщений: 1002

 Re: Энергосберегающие лампы. Рем...

Схема не работает. Постоянка есть 290В, а на выходе к лампе 60В на пару секунд и затем ноль.

MACTEP

Отправлено: 01.06.2010 19:03  Обновлено: 01.06.2010 19:04

Администратор

Дата регистрации: 07.08.2008

Откуда: Тирасполь

Сообщений: 6468

 Re: Энергосберегающие лампы. Рем...

Замени конденсатор С5 (не забудь за U), если не поможет, С1, С6

Kosmonavt

Отправлено: 01.06.2010 19:19  Обновлено: 01.06.2010 19:19

Инженер

Дата регистрации: 08.02.2009

Откуда: Днестровск

Сообщений: 1002

 Re: Энергосберегающие лампы. Рем...

Поочерёдно менял: С5, С1, С6, С2 и С3. Пока безрезультатно. Сейчас привёз транзисторы C2482, надеюсь с ними заработает.

MACTEP

Отправлено: 01.06.2010 19:21  Обновлено: 01.06.2010 19:21

Администратор

Дата регистрации: 07.08.2008

Откуда: Тирасполь

Сообщений: 6468

 Re: Энергосберегающие лампы. Рем...

стоимость лампы 3-5$
А возни на 10...

Kosmonavt

Отправлено: 01.06.2010 19:52  Обновлено: 01.06.2010 19:52

Инженер

Дата регистрации: 08.02.2009

Откуда: Днестровск

Сообщений: 1002

 Re: Энергосберегающие лампы. Рем...

Наверное оно так и правильней будет. За два транзистора заплатил 7 рублей, а схема пока так и не заработала.

MACTEP

Отправлено: 01.06.2010 19:54  Обновлено: 01.06.2010 19:54

Администратор

Дата регистрации: 07.08.2008

Откуда: Тирасполь

Сообщений: 6468

 Re: Энергосберегающие лампы. Рем...

А с другой стороны надо же доказать этой лампе, что китайцы не круче!!!)))

Kosmonavt

Отправлено: 01.06.2010 20:06  Обновлено: 01.06.2010 20:06

Инженер

Дата регистрации: 08.02.2009

Откуда: Днестровск

Сообщений: 1002

 Re: Энергосберегающие лампы. Рем...

Ага, это и пытаюсь сделать. Сейчас проверил саму лампу на другой рабочей схеме - лампа светится. Остаётся проверить номиналы всех сопротивлений в соответствии с полосками, может что мультиметр покажет.

Kosmonavt

Отправлено: 01.06.2010 20:37  Обновлено: 01.06.2010 20:37

Инженер

Дата регистрации: 08.02.2009

Откуда: Днестровск

Сообщений: 1002

 Re: Энергосберегающие лампы. Рем... Проверил все сопротивления - соответствуют. Заодно проверил сглаживающий конденсатор 3,3мкФ х 400В - в норме. Я понимаю, что чудес не бывает, но одно понятно, что ни чего не понятно! Чего она не работает? До того как я залил её водой, она, естественно перестала работать, но сейчас, после замены сгоревших деталей, почему-то не хочет работать. Geniuzz

Отправлено: 01.06.2010 21:03  Обновлено: 01.06.2010 21:03

Технолог

Дата регистрации: 02.12.2008

Откуда: живу под Бруклинским мостом

Сообщений: 214

 Re: Энергосберегающие лампы. Рем... Если схема заводская и раньше работала , все детали наличествуют и заведомо исправны , то остаётся вариант что в трансформаторе межвитковое

А при самостоятельном изготовлении народ бессовестно путает условные начала и конец обмоток

Kosmonavt

Отправлено: 01.06.2010 21:26  Обновлено: 01.06.2010 21:26

Инженер

Дата регистрации: 08.02.2009

Откуда: Днестровск

Сообщений: 1002

 Re: Энергосберегающие лампы. Рем... Нашёл сопротивление по полоскам 10 Ом, но мультиметр показывал изоляцию бесконечность. Заменил на такое же, с такими полосками... БАХНУЛО так что половина дорожек испарились, два выпрямительных диода лишились корпусов, а транзисторы по одной ножке и половина платы в копоти. Короче выпаял оставшиеся в живых детали, проверил на целостность и положил в коробочку к другим деталям. Сейчас размотаю трансформатор, посмотрю что там с витками делается. Kosmonavt

Отправлено: 01.06.2010 21:41  Обновлено: 01.06.2010 21:41

Инженер

Дата регистрации: 08.02.2009

Откуда: Днестровск

Сообщений: 1002

 Re: Энергосберегающие лампы. Рем...

Размотал дроссель - всё чисто. Размотал три обмотки трансформатора. Замерил изоляцию каждой: две (короткие) показывают более 200 МОм, одна (длинная) - 15 МОм. В принципе не так уж всё плохо с изоляцией, если следовать правилу: 1 МОм на 1 кВ.

Geniuzz

Отправлено: 01.06.2010 22:19  Обновлено: 01.06.2010 22:19

Технолог

Дата регистрации: 02.12.2008

Откуда: живу под Бруклинским мостом

Сообщений: 214

 Re: Энергосберегающие лампы. Рем... мляяя
как я люблю когда что нибудь взрывается
такой запах сразу (как от советских пистонов таких ленточкой)
и дымок синий
запах детства
а теперь по теме :
Правильные пацаны у нас на районе делают эту …тень на специализированной отцовской микросхеме
без трансформатора , только фильтр и дросселёк из моточных изделий остаются Kosmonavt

Отправлено: 01.06.2010 23:01  Обновлено: 01.06.2010 23:02

Инженер

Дата регистрации: 08.02.2009

Откуда: Днестровск

Сообщений: 1002

 Re: Энергосберегающие лампы. Рем...

Ну вот, кажись хата проверилась от сизого дыма... зато сколько у всех домашних адреналина было. Вот и кошка из своего потайного места вышла через час.
Заинтриговал, а что за схемку ты знаешь? Покажешь, если не секрет?

Geniuzz

Отправлено: 01.06.2010 23:18  Обновлено: 01.06.2010 23:18

Технолог

Дата регистрации: 02.12.2008

Откуда: живу под Бруклинским мостом

Сообщений: 214

 Re: Энергосберегающие лампы. Рем...

на заглавной страничке в последних темах форума на два лаптя правее рекламы зырь

gecxjo

Отправлено: 29.11.2010 15:35  Обновлено: 29.11.2010 15:35

Школьник

Дата регистрации: 29.11.2010

Откуда: Moskvo dume

Сообщений: 1

 Re: Энергосберегающие лампы. Рем... Я, как правило, на время последовательно включаю лампу накаливания, 100-150 Вт.

Цепи сильноточные, пусть балласт ограничит.

Я ремонтировал, но из 10 не более 5 получалось.
В основном сгорают нити накаливания. Тогда просто использую оставшуюся схему с обычной трубчатой лампой.

Так что -- осторожней! Надо кашаков беречь... ;-)

Kosmonavt

Отправлено: 27.08.2011 11:02  Обновлено: 27.08.2011 11:02

Инженер

Дата регистрации: 08.02.2009

Откуда: Днестровск

Сообщений: 1002

 Re: Энергосберегающие лампы. Рем... Оказывается, если лампы не светят, но нити накаливания разогреваются с обеих сторон лампы, то одна из причин - выход из строя (пробой) конденсатора C10 или С11.
Открыть изображение в новом окне
KT315

Отправлено: 27.08.2011 11:21  Обновлено: 27.08.2011 11:21

V.I.P.

Дата регистрации: 24.06.2011

Откуда: Мухосранск

Сообщений: 1997

Пользователь активен!

 Re: Энергосберегающие лампы. Рем...

Kosmonavt, это давно известно. Если лампа не светит, но нити накала тлеют - пробит конденсатор в цепи накала. Я уже в некоторых лампах их меняю по третьему разу))) Китайские конденсаторы, чтоб их...

Kosmonavt

Отправлено: 27.08.2011 14:21  Обновлено: 27.08.2011 14:21

Инженер

Дата регистрации: 08.02.2009

Откуда: Днестровск

Сообщений: 1002

 Re: Энергосберегающие лампы. Рем... Цитата:

Kosmonavt, это давно известно.

...Это была информация для начинающих.
Диэлектрик, внутри пробитых конденсаторов, прозрачная плёнка, похожая на полиэтилен. В другой раз заменю на слюдяные, посмотрю что из этого выйдет. KT315

Отправлено: 27.08.2011 15:16  Обновлено: 27.08.2011 15:16

V.I.P.

Дата регистрации: 24.06.2011

Откуда: Мухосранск

Сообщений: 1997

Пользователь активен!

 Re: Энергосберегающие лампы. Рем...

У этих диэлектрик скорее всего полистирол.
Я подозреваю что эти конденсаторы или не выдерживают своё напряжение, или туда специально ставят с заниженным номинальным напряжением.

alexfloka

Отправлено: 27.08.2011 16:57  Обновлено: 27.08.2011 16:57

Модератор

Дата регистрации: 25.02.2009

Откуда: ПМР Рыбница

Сообщений: 1910

 Re: Энергосберегающие лампы. Рем...

Это у китайских деталей такое качество. В ИБП китайских ТВ очень часто встречается неисправность высоковольтных конденсаторов в демпферной цепи силового транзистора. Причём установка нового китайского конденсатора проблему решает на несколько месяцев. Впаиваешь такой же конденсатор снятый со старого шасси от ТВ не китайских производителей и забываешь.

KT315

Отправлено: 27.08.2011 17:03  Обновлено: 27.08.2011 17:03

V.I.P.

Дата регистрации: 24.06.2011

Откуда: Мухосранск

Сообщений: 1997

Пользователь активен!

 Re: Энергосберегающие лампы. Рем...

Я так и думал что китайцы редиски.

MACTEP

Отправлено: 27.08.2011 17:04  Обновлено: 27.08.2011 17:04

Администратор

Дата регистрации: 07.08.2008

Откуда: Тирасполь

Сообщений: 6468

 Re: Энергосберегающие лампы. Рем...

Они не редиски. Это мы редиски. Для других они нормальные вещи делают. А мы хотим подешевле. Вот и получите то, что хотели.

alexfloka

Отправлено: 27.08.2011 17:17  Обновлено: 27.08.2011 17:17

Модератор

Дата регистрации: 25.02.2009

Откуда: ПМР Рыбница

Сообщений: 1910

 Re: Энергосберегающие лампы. Рем...

Вся беда в нашем обществе, с его низкими зарплатами. Был бы уровень жизни выше у подавляющего большинства, это барахло не покупали бы.

KT315

Отправлено: 27.08.2011 17:55  Обновлено: 27.08.2011 17:55

V.I.P.

Дата регистрации: 24.06.2011

Откуда: Мухосранск

Сообщений: 1997

Пользователь активен!

 Re: Энергосберегающие лампы. Рем...

Согласен с вами. Разве может человек позволить купить дорогую лампочку при трате 40% зарплаты на квартплату и 40% зарплаты на еду((( Поэтому у нас цена - определяющий фактор.

evildesign

Отправлено: 27.08.2011 18:39  Обновлено: 27.08.2011 18:39

Модератор

Дата регистрации: 26.01.2010

Откуда: Тирасполь

Сообщений: 3347

 Re: Энергосберегающие лампы. Рем...

Не забывайте что торгашам проще купить за рубь ведро и накрутить в 10 раз цену, чем привести что-то нормальное с 20 процентами накрутки.

Kosmonavt

Отправлено: 27.08.2011 19:42  Обновлено: 27.08.2011 19:42

Инженер

Дата регистрации: 08.02.2009

Откуда: Днестровск

Сообщений: 1002

 Re: Энергосберегающие лампы. Рем... Цитата:

Они не редиски. Это мы редиски. Для других они нормальные вещи делают. А мы хотим подешевле. Вот и получите то, что хотели.


Напрашивается вопрос: по каким признакам отличается качественное изделие от подделки? Может знаки там нарисованные есть специальные, цифры и прочее? В Тирасполе, помнится мне есть магазин "Магнит" возле рынка, так вот там есть разного типа лампы, но на сколько качественный это товар? Цены правда высокие, но это только один показатель качества. 16 лет назад я купил в этом магазине лампу-экономку PHILIPS за 10 долларов, так она до сих пор светит, а на вид не отличается от китайских. Позднее купил на рынке другие лампы и тоже PHILIPS, по 6 долларов, но они прослужили всего 1 год. Так что же получается, у нас подделки могут спокойно выдавать за фирму?! И где же тогда найти качественный товар? alexfloka

Отправлено: 27.08.2011 20:13  Обновлено: 27.08.2011 20:13

Модератор

Дата регистрации: 25.02.2009

Откуда: ПМР Рыбница

Сообщений: 1910

 Re: Энергосберегающие лампы. Рем...

Отличить фирму от "китая" не реально. Но когда спрашиваешь какова гарантия на товар и в ответ слышишь 3дня-неделя на заводской брак, делаешь соответствующие выводы. Или видишь в магазине объявление "Купленный товар обмену и возврату не подлежит". У нас наверняка и закона "о защите прав потребителей" нет, или он не работает.

KT315

Отправлено: 28.08.2011 8:56  Обновлено: 28.08.2011 8:56

V.I.P.

Дата регистрации: 24.06.2011

Откуда: Мухосранск

Сообщений: 1997

Пользователь активен!

 Re: Энергосберегающие лампы. Рем... Закон то есть, только как и другие демократические законы он не работает KT315

Отправлено: 10.09.2011 19:18  Обновлено: 10.09.2011 19:18

V.I.P.

Дата регистрации: 24.06.2011

Откуда: Мухосранск

Сообщений: 1997

Пользователь активен!

 Re: Энергосберегающие лампы. Рем... Никто не знает почему некоторые лампочки тускло светят? Дуга внутри колбы горит однако её яркость становится заметно ниже

ПС: а куда все комменты пропали?

MACTEP

Отправлено: 10.09.2011 19:21  Обновлено: 10.09.2011 19:21

Администратор

Дата регистрации: 07.08.2008

Откуда: Тирасполь

Сообщений: 6468

 Re: Энергосберегающие лампы. Рем...

1. Люминофор обсыпался...
2. Сверху коментов переключи вид просмотра на плоский

KT315

Отправлено: 10.09.2011 19:28  Обновлено: 10.09.2011 19:28

V.I.P.

Дата регистрации: 24.06.2011

Откуда: Мухосранск

Сообщений: 1997

Пользователь активен!

 Re: Энергосберегающие лампы. Рем...

1. вроде не обсыпался. Колба белого цвета.
2. порядок, это так из-за того что я тему откопал в своём профиле и оттудова запостил коммент. При входе с главной странице сайта все комменты появились.

T112-10

Отправлено: 21.02.2012 9:01  Обновлено: 21.02.2012 9:01

Главный Инженер

Дата регистрации: 17.07.2010

Откуда: Спиртогонск

Сообщений: 1999

 Энергосберегающие лампы. Ремонт.

ЭПРА КЛЛ либо производят холодный старт, либо пережигают катоды.
У меня одна из таких ламп сгорела, не отработав положенного срока. При зажигании подогрев производился, но, видимо, ток был слишком велик и один из катодов перегорел. Конденсатор был здесь ни при чём. Может, стоит заменить позистор на другой, с бОльшим сопротивлением, чтобы снизить ток подогрева?

KT315

Отправлено: 21.02.2012 21:32  Обновлено: 21.02.2012 21:32

V.I.P.

Дата регистрации: 24.06.2011

Откуда: Мухосранск

Сообщений: 1997

Пользователь активен!

 Энергосберегающие лампы. Ремонт.

Сколько таких ламп не вскрывал - ни в одной позистора не нашёл)))

evildesign

Отправлено: 21.02.2012 22:55  Обновлено: 21.02.2012 22:55

Модератор

Дата регистрации: 26.01.2010

Откуда: Тирасполь

Сообщений: 3347

 Энергосберегающие лампы. Ремонт. Хватит рыться в помойках. T112-10

Отправлено: 22.02.2012 19:10  Обновлено: 22.02.2012 19:10

Главный Инженер

Дата регистрации: 17.07.2010

Откуда: Спиртогонск

Сообщений: 1999

 Энергосберегающие лампы. Ремонт. Цитата: "Сколько таких ламп не вскрывал - ни в одной позистора не нашёл"
Мне, наверное, больше повезлоОткрыть изображение в новом окне. Две попались с позисторами - одна, как я уже писАл, накрылась, вторая пока работает.
Кстати, недавно в магазине появились отечественные КЛЛ - делают в Саранске. Но зажигаются они мгновенно, значит, позистора нет. Так что, протянут вряд-ли дольше кЕтайских.
Хотя, кто знает - "грамотно" подобранные позисторы и другие детали сжигают лампу ещё быстрее, чем "холодный старт". Stas

Отправлено: 16.12.2012 23:19  Обновлено: 16.12.2012 23:19

Старший сотрудник

Дата регистрации: 22.03.2010

Откуда: Nesterow

Сообщений: 65

 Энергосберегающие лампы. Ремонт.

Подскажите плз&nbsp;имеется 2 идентичные лампы 36Вт&nbsp;после змены транзюков 13003&nbsp; и 3n3 1kV&nbsp;лампа работает 10 мин&nbsp;и опять транзюки&nbsp;горят .Вот&nbsp;поставил mje13005 через 20 мин сгорели. Я сразу разобрал лампу и заметил что транзисторы так нагрелись что припой расплавился под ними.Вот не пойму от чего они так дико разогреваются?&nbsp;резисторы в цепях баз по 10 Ом, эммитеров 2.7Ом,&nbsp;индуктивность дросселя 3.45мГн? , а то плата вижу слишком потемневшая - перегретая, или же номиналы резисторов следует заменить? кстати колба по краям не потемневшая изнутри<BR>

T112-10

Отправлено: 16.12.2012 23:34  Обновлено: 16.12.2012 23:44

Главный Инженер

Дата регистрации: 17.07.2010

Откуда: Спиртогонск

Сообщений: 1999

 Энергосберегающие лампы. Ремонт.

Проверь, может где соплю на плату повесил.
И при проверке включай не напрямую в сеть, а через лампу на 75-100 Вт - тогда не должны погореть.

Stas

Отправлено: 22.12.2012 20:08  Обновлено: 22.12.2012 20:08

Старший сотрудник

Дата регистрации: 22.03.2010

Откуда: Nesterow

Сообщений: 65

 Энергосберегающие лампы. Ремонт.

Я уже давно забыл когда сопли вешал на платы. Подскажите знающие в чём может быть дело?

T112-10

Отправлено: 22.12.2012 22:54  Обновлено: 22.12.2012 22:54

Главный Инженер

Дата регистрации: 17.07.2010

Откуда: Спиртогонск

Сообщений: 1999

 Энергосберегающие лампы. Ремонт. Соплю можно повесить случайно, особенно, если есть SMD детали. Так что дело не только в умении. Могут так же быть незаметные глазу трещины в дорожках и "ложные пайки" - лучше прозвонить проводники тестером.
Начинать поиск нужно с самых банальных причин, всё может оказаться гораздо проще, чем кажется. На Радиокоте задавали подобный вопрос - грелся один из транзисторов. Все гадали-гадали, в чём же дело, а причина оказалась как раз в сопле, незамеченной под канифолью.
Если же здесь всё в порядке, возможно межвитковое в дросселе (надо сравнить измеренную индуктивность с заведомо исправным дросселем из такого же балласта).
Может быть пробит разделительный конденсатор между лампой и инвертором.
А вообще, лучше всего нарисовать схему по плате и выложить здесь - так будет проще разобраться. А то Кошмаровский из запоя пока не вышел Stas

Отправлено: 23.12.2012 14:56  Обновлено: 23.12.2012 15:00

Старший сотрудник

Дата регистрации: 22.03.2010

Откуда: Nesterow

Сообщений: 65

 Энергосберегающие лампы. Ремонт. Открыть изображение в новом окнеПонимаете у меня две такие лампы идентичные, проблемы одинаковы в обоих.Ну не может сопля быть в одной и другой в одном и том же месте, платы промывал бензом,дорожки звонил, для дросселя даже купил изм. прибор индуктивность в норм пределах 2.8-3.2мГн переставлял дроссель из другого балласта, результат тот же. За 2мин транзюки оба разогреваются до100 град, дальше вырубаю чтоб не сжечь.СМДшок нету, схема та что первя в теме evildesign

Отправлено: 23.12.2012 15:05  Обновлено: 23.12.2012 15:05

Модератор

Дата регистрации: 26.01.2010

Откуда: Тирасполь

Сообщений: 3347

 Энергосберегающие лампы. Ремонт.

Напоминает мне как я год назад старался починит две одинаковые лампы 105 Вт. С такой мощностью жалко выбрасывать. Сгорели секретные китайские транзисторы, на которые нормальную документацию и не найти. Все детали проверял отдельно, выпаивая. Кондеры под напряжением проверял. Транзисторы заменил на mje13009 и добавил демпферные диоды. Симптомы аналогичные- работает с десяток-другой секунд и капут. Перегрев. Достал один оригинальный транзистор- он не грелся!!!!! Параметры одинаковые с MJE. До сих пор задача не решена.

Stas

Отправлено: 23.12.2012 16:21  Обновлено: 23.12.2012 16:58

Старший сотрудник

Дата регистрации: 22.03.2010

Откуда: Nesterow

Сообщений: 65

 Энергосберегающие лампы. Ремонт.

Да припоял колбу к другому балласту ваще них... не греется. Парадокс

evildesign

Отправлено: 23.12.2012 16:46  Обновлено: 23.12.2012 16:46

Модератор

Дата регистрации: 26.01.2010

Откуда: Тирасполь

Сообщений: 3347

 Энергосберегающие лампы. Ремонт.

945 не высоковольтные.
У меня подозрения на транзисторы-что-то в параметрах отличается.

T112-10

Отправлено: 24.12.2012 0:06  Обновлено: 24.12.2012 1:09

Главный Инженер

Дата регистрации: 17.07.2010

Откуда: Спиртогонск

Сообщений: 1999

 Энергосберегающие лампы. Ремонт. Цитата:

платы промывал бензом,дорожки звонил, для дросселя даже купил изм. прибор индуктивность в норм пределах 2.8-3.2мГн переставлял дроссель из другого балласта, результат тот же. За 2мин транзюки оба разогреваются до100 град, дальше вырубаю чтоб не сжечь.СМДшок нету, схема та что первя в теме


Вот это уже что-то
Только изображение не могу открыть

Судя по всему и тому, что написал Эвил, похоже, транзисторы фуфельные.
Как в первый раз сгорели транзисторы? Лампа была куплена или отдали на ремонт и т.п.? Если куплена, сколько проработала до БАБАХа?
Детали все проверены? Особенно резисторы в базах (могут быть в обрыве) и конденсатор С6 (в схеме "Люксар" - такая лампа?) - на пробой.
Экспериментировал раз с ЭПРА, переделанным в БП. Схема работала нормально и вдруг сгорели оба транзистора (причём тихо - лёгкий щелчок и никаких спецэффектов). Сначала подумал, что перегрелись, но потом нашёл оборванный резистор в базе - он видимо, и был причиной.

Stas

Отправлено: 25.12.2012 11:25  Обновлено: 25.12.2012 11:25

Старший сотрудник

Дата регистрации: 22.03.2010

Откуда: Nesterow

Сообщений: 65

 Энергосберегающие лампы. Ремонт.

Ну как фуфельные в других же лампах трудятся нормуль Лампы дали мне в ремонт верее я их нажил,так что как они сгорели мне не известно. Детали проверял все вплоть до кондюков и дросселей для этого имею спец приборы беда только в перегреве поскольку эта же колба работает нормально с другим балластом который от лампы на 20 Вт тоже и с греющимся балластом он с другой лампой отлично работает

T112-10

Отправлено: 27.12.2012 2:25  Обновлено: 27.12.2012 2:34

Главный Инженер

Дата регистрации: 17.07.2010

Откуда: Спиртогонск

Сообщений: 1999

 Энергосберегающие лампы. Ремонт. Значит, в других лампах не фуфельные. Сравни маркировку на тех, что греются и на тех, что нет. Может, тогда прояснится.
Если все детали исправны, пайки нормальные, трещин и соплей нет, трубка тоже в порядке (нормально работает с другим балластом), значит, остаётся только предположить "левоту" транзисторов. Это элементарно - взяли дешёвые транзисторы с худшими характеристиками (или более слабые), перебили маркировку и продали по соответствующей цене (есть тут ).
Чудес, как известно, не бывает
С какой "другой лампой" он нормально работает? Более слабой? Тогда ясен пень - неправильный расчёт схемы.
Если с такой же - поменяй их местами и не парься. Stas

Отправлено: 27.12.2012 15:52  Обновлено: 27.12.2012 15:52

Старший сотрудник

Дата регистрации: 22.03.2010

Откуда: Nesterow

Сообщений: 65

 Энергосберегающие лампы. Ремонт.

Транзюки из кулька, я их покупал в одного продавца, и уже именно из этого пакета транзисторами отремонтировал несколько ламп и эту поставил из етого пакета перед этим в этот хр...вый балласт впаивал 13005 и они грелись и сгорели, вот то что схема неправильно расчитана я тоже так думаю но тогда где взять методику расчёта балластов не подскажете?

T112-10

Отправлено: 27.12.2012 21:38  Обновлено: 27.12.2012 21:38

Главный Инженер

Дата регистрации: 17.07.2010

Откуда: Спиртогонск

Сообщений: 1999

 Энергосберегающие лампы. Ремонт.

Меня тоже интересует методика, но она сложная, хорошо бы найти программу для этого, я знаю только Ballast Designer, но он считает ЭПРА на спецмикросхемах, а для расчёта автогенераторных ЭПРА не встречал.

evildesign

Отправлено: 27.12.2012 22:04  Обновлено: 27.12.2012 22:04

Модератор

Дата регистрации: 26.01.2010

Откуда: Тирасполь

Сообщений: 3347

 Энергосберегающие лампы. Ремонт.

Есть подозрения,что узкоглазые используют специализированный софт "СПотолкаДизайн", копируя при этом друг у друга схемы.

Stas

Отправлено: 06.01.2013 0:27  Обновлено: 06.01.2013 0:27

Старший сотрудник

Дата регистрации: 22.03.2010

Откуда: Nesterow

Сообщений: 65

 Энергосберегающие лампы. Ремонт.

Ээх х...р с ним скопировал схему рабочего балласта развел плату собрал работет вроде нормально транзюки кстати те же но нагреваются при работе до 50град.

T112-10

Отправлено: 06.01.2013 2:20  Обновлено: 06.01.2013 2:20

Главный Инженер

Дата регистрации: 17.07.2010

Откуда: Спиртогонск

Сообщений: 1999

 Энергосберегающие лампы. Ремонт. Выходит, те лампы - левак откровенный.
Как их до продажи допустили - непонятно...Открыть изображение в новом окне
Никак взяточка помогла...Открыть изображение в новом окне grom

Отправлено: 06.05.2015 12:01  Обновлено: 06.05.2015 12:01

Главный Инженер

Дата регистрации: 18.12.2008

Откуда: Тирасполь

Сообщений: 1573

 Энергосберегающие лампы. Ремонт.

В какой программе сделаны принципиальные схемы для этой статьи?

alexfloka

Отправлено: 06.05.2015 13:28  Обновлено: 06.05.2015 13:28

Модератор

Дата регистрации: 25.02.2009

Откуда: ПМР Рыбница

Сообщений: 1910

 Энергосберегающие лампы. Ремонт.

CadSoft Eagle   http://radio-hobby.org/modules/tdmdow ... nglefile.php?cid=2&lid=98



Ремонт энергосберегающих ламп

Ремонт энергосберегающих ламп

Ремонт энергосберегающих ламп

Ремонт энергосберегающих ламп

Ремонт энергосберегающих ламп

Ремонт энергосберегающих ламп

Ремонт энергосберегающих ламп

Ремонт энергосберегающих ламп

Ремонт энергосберегающих ламп

Ремонт энергосберегающих ламп

Ремонт энергосберегающих ламп

Ремонт энергосберегающих ламп

Ремонт энергосберегающих ламп

Ремонт энергосберегающих ламп

Ремонт энергосберегающих ламп
