ильдар хус

24/08/2011 12:49

аппарат поступил в ремонт с диагнозом горит индикатор перегрузка при диагностике выяснилось напряжение на выходе около ноля на блок управления питание поступает транзисторы преоброзователя исправны диоды силового моста тоже нужна схема malec

17/10/2011 16:17

ильдар хус, то же самое на Ресанта САИ 190..только он вообще не запускался сгорел вайпер, стабилитрон на 15В, в силовой части заменил опто дрова и стабилироны, аппарат запустился, но горит перегрев тоже чешу репу...вот тут схожая схема http://valvol.ru/topic1098.html axttt12

27/06/2012 13:30

пардон что поднимаю старую тему, но как решилась пробемма с постоянной индикацией перегрева на САИ190? sheva0000

08/07/2012 08:08

индикация пропадет, когда появится напруга на выходе. thcn

08/07/2012 10:33

причин много. нужно знать какая плата--sh или gp d-----s

19/09/2012 19:20

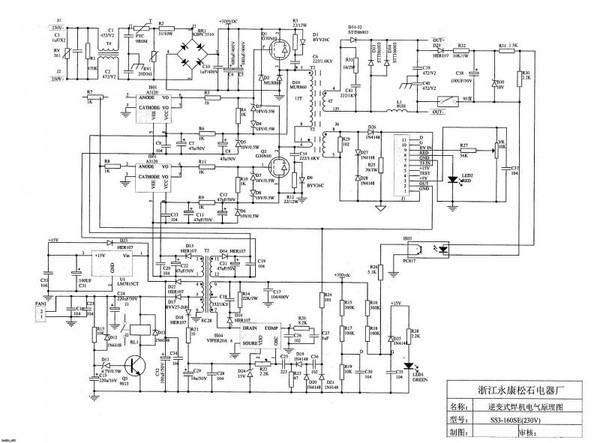

Схема РЕСАНТА САИ-160, САИ-190, САИ-220, САИ-250, САИ-180АД http://cxeminvert.ucoz.ru/ lastinline

05/11/2013 08:48

ресанта-160
явно был виден один диод на выходе сгороевший. горел желтый без нагрузки
поменяли игбт и диоды , жёлтый потух
на выходных клемах -60В
при подключении баласта напряжение падает до 5В ток 10А и не регулируется.
плата GP56
заранее благодарен за любые подсказки
сталкивался несколько раз с неонами, а по ресанте опыта =0 thcn

05/11/2013 11:53

" один диод" ,"поменяли игбт"----так диод меняли или транзисторы? lastinline

05/11/2013 12:03

поменяли и диоды и транзисторы родные FGH60N60 на IRGP4063D Попробали варить только коснулись электродом отгорели ноги у Q1 и драйвера Q4 !
? thcn

05/11/2013 17:50

замена сгоревших транзисторов не всегда приводит к желаемому результату )) смех есть такое понятие как алгоритм ремонта.
http://webfile.ru/8c44350df5f349d5d58bdac75501c494
http://cxeminvert.ucoz.ru/ lastinline

05/11/2013 19:31


Понимаю! За тем сюда и пришёл. Т.к. без осцилографа тяжко )
Спасибище за инструкцию (Если бы ресантовцы додумались сделать подубную, то их детища глядишь и поменьше чихвостили) - только нашёл инструкцию по ремонту к TelwinУ, но Ваша (личная разработка?) конечно всё упрощает. СпасиБо! Ignashkino

06/03/2014 11:31

Большущее спасибо thcn-у за выложенные им ссылки! браво!thcn

06/03/2014 11:37

http://radiokontakt.listbb.ru/index.php Ignashkino

06/03/2014 12:07

Однако, имеется вопрос к специалистам по Ресанте: почему во всех схемах, будь то САИ-220 или 250, нет оптрона А3120, а на платах таковой есть?
ДОБАВЛЕНО 06/03/2014 13:36
Еще раз спасибо Вам, thcn, за новую ссылку! И там же нашел ответ на свой вопрос: оказывается, сегодня я чинил САИ-250 первой версии, а все мои схемы - последующих версий улыбка . thcn

06/03/2014 20:21

удачи в ремонте улыбкаулыбкаIgnashkino

07/03/2014 15:56

улыбкаgenana99

16/05/2014 10:14

Помогите чайнику! САИ Ресанта 220А плата SH40 включается (загорается зеленая лампочка) и при попытки варить сразу отключается и начинает моргать зеленая и желтая лампы (и при отключение от сети они моргают ещё пару минут) ! Силовое реле вообще не включается. Вентиляторы все целые! куда копать хотя бы подскажите! cybe

16/05/2014 10:24

genana99, судя по посту копать надо мастеру голливудская улыбкаgenana99

16/05/2014 12:01

cybe писал: genana99, судя по посту копать надо мастеру голливудская улыбка вот спасибо! я может хочу мастером стать, вот и прошу Вас помочь мне! thcn

16/05/2014 12:27

у ресанты множество различных модификаций плат. зачем они это делают просто не понять. некоторые изменения просто ухудшают работу устройства.недовольство, огорчение
genana99--- 1.превышение тока нагрузки и.б.п.
2.неисправна плата ШИМ.
3.неисправна защита по теплу.
4.просаживается сеть при появлении дуги.(?)
ДОБАВЛЕНО Май 16 2014
5.если б.п. на ТОП222 то моргание после выключения это норма.
6.иногда вентиляторы начинают потреблять в 2-3 раза больший ток.проверить заменой.
7.если после подкидки заведомо годного вентилятора аппарат заработал-заменить диод что стоит на питании оных.(может нормально звонится)
8.просто замерить напругу в сети. (если 250-260 работать не будет улыбка ) genana99

16/05/2014 13:11

thcn писал: у ресанты множество различных модификаций плат. зачем они это делают просто не понять. некоторые изменения просто ухудшают работу устройства.недовольство, огорчение
genana99--- 1.превышение тока нагрузки и.б.п.
2.неисправна плата ШИМ.
3.неисправна защита по теплу.
4.просаживается сеть при появлении дуги.(?)
ДОБАВЛЕНО Май 16 2014
5.если б.п. на ТОП222 то моргание после выключения это норма.
6.иногда вентиляторы начинают потреблять в 2-3 раза больший ток.проверить заменой.
7.если после подкидки заведомо годного вентилятора аппарат заработал-заменить диод что стоит на питании оных.(может нормально звонится)
8.просто замерить напругу в сети. (если 250-260 работать не будет улыбка ) как узнать ТОП222? вентиляторы новые 12V 0.37А как там и стояли. по поводу шим проверка ножек 5 и 11 на вольтаж (все отлично)
Тепловая защита я так понимаю это датчик на радиаторе? если да, то как его проверить?
просадки общей сети нет! Меня вот реле напрягает- Почему оно не включается? (Отпаиваю его, проверяю, целое! проверяю вольтаж на плате ЕСТЬ! вставляю всё обратно вольтаж пропадает! thcn

16/05/2014 13:43

1.на чём собран б.п.?
2.новизна вентиляторов не есть признак их работоспособности.если пробит диод их питающий то им крышка голливудская улыбка
3.теплуха на радиаторе только часть тепловой защиты.(н.замкн.)
4.варить при невключенном реле не надо-плохо будет. улыбка
5.вышли фото платы. ( ) с двух сторон.
6.аппарат новый или им уже работали? KRAB

16/05/2014 15:47

genana99 писал: Меня вот реле напрягает- Почему оно не включается? (Отпаиваю его, проверяю, целое! проверяю вольтаж на плате ЕСТЬ! вставляю всё обратно вольтаж пропадает! - эт оно сопротивляется твоему "ремонту"
Доломаешь!!!!! genana99

20/05/2014 13:13

KRAB писал: genana99 писал: Меня вот реле напрягает- Почему оно не включается? (Отпаиваю его, проверяю, целое! проверяю вольтаж на плате ЕСТЬ! вставляю всё обратно вольтаж пропадает! - эт оно сопротивляется твоему "ремонту"
Доломаешь!!!!! спасибо что Вы верите в меня ))
ДОБАВЛЕНО 20/05/2014 14:30
Вот фото аппарата
Фото 1
1. http://radikal.ru/fp/adfe1bc1f7af4dc0be43ad954ac26d78
2. http://radikal.ru/fp/daab76b93fb343f5b102f13da5fa7f66
3. http://radikal.ru/fp/7ecf82d177ce473285e6c7e9de5b1c77
4. http://radikal.ru/fp/e20148bb40f14b9d90d8f6506a8e078b thcn

20/05/2014 18:43

виноват но вместо фото появляется " Вы зашли на интернет-портал "ESpec" - сайт для людей, специализирующихся на ремонте и разработке электронной техники и......"
а чего так? cybe

20/05/2014 23:38

в тэги обувай улыбкаmisha7

21/05/2014 06:15

Первое фото "одел". Нажми "изменить" и увидишь как это делается. Вот остальные и "одевай" . cybe

22/05/2014 08:04

genana99 писал: Уменя авторизированный сервис центр Bosch... кинь ключик для доступа к сервису, помогу с саи подмигиваниеgenana99

22/05/2014 08:22

cybe писал: genana99 писал: Уменя авторизированный сервис центр Bosch... кинь ключик для доступа к сервису, помогу с саи подмигивание Сделал я аппарат! Всем спасибо за помощь! теперь вопрос сколько взять денег с клиентов?! сколько стоит замена оптронов PC817? сколько замена вентиляторов? сколько стоит замена теристора HF331? все же я собой доволен и не думаю что мозгов у меня нет! потихоньку буду вникать, что с чем и как работает! cybe

22/05/2014 09:11

genana99 писал: Сделал я аппарат! Всем спасибо за помощь! теперь вопрос сколько взять денег с клиентов?! сколько стоит замена оптронов PC817? сколько замена вентиляторов? сколько стоит замена теристора HF331? все же я собой доволен и не думаю что мозгов у меня нет! потихоньку буду вникать, что с чем и как работает! ну, прям чудо-мастер смех зачем куда-то вникать когда заменил пропеллер и порядок браво! самое главное есть афторизованный сервиз без расценок смех пыво или вотку для оплаты голливудская улыбкаKRAB

22/05/2014 10:57

genana99 писал: замена оптронов PC817 - сколько их там? Аж один?! улыбкаthcn

24/05/2014 15:01

KRAB писал: genana99 писал: замена оптронов PC817 - сколько их там? Аж один?! улыбка не,2 стоят. KRAB

24/05/2014 21:45

где?! улыбкаthcn

25/05/2014 07:52

http://webfile.ru/f9c9bca0cd8e15bbad2b448836fba941 KRAB

25/05/2014 08:14

вижу - контроль выходного напряжения и "тепловуха" d-----s

28/11/2014 17:36

схемы ресанта SH
http://dfiles.ru/files/ml5t3378k
http://dfiles.ru/files/sd7vykl22
http://dfiles.ru/files/n7zalaonl Walerka66

19/11/2015 08:25

Ребята может кто сталкивался с ремонтом ресанта саипа-200. Даже катушку проволоки не спалил,как остановилась.В один момент включаю...хлопок и все,..пакетник не выбило.Разобрал с обратной стороны платы два резистора в корпусе smd R205 и R206 сгорели до тла.Маркировки не видно.Кучу схем перелистал в интернете,нет таких обозначений элементов на схемах.По цепям сравнивал тоже ничего не стыкуется.Может не те схемы смотрю? На плате наклейка GP152 Ирина Слава

19/11/2015 09:27

Walerka66,что бы получать полноценные ответы, необходимо заполнить свой профиль,это первое.Второе,в какой цепи стоят R205 и R206,они могут быть R5 и R6. Walerka66

19/11/2015 09:37

Не получилось фото загрузить пока. Сравнивал по схемам которые нашел на саипу 200 в интернете с R5 и R6 не подходит.Стоят в цепи транзистора маркировку не видно нужно выпаять.Сегодня посмотрю Walerka66

19/11/2015 12:03

Walerka66 писал: Не получилось фото загрузить пока. Сравнивал по схемам которые нашел на саипу 200 в интернете с R5 и R6 не подходит.Стоят в цепи транзистора маркировку не видно нужно выпаять.Сегодня посмотрю Резисторы подходят оба на третью ногу транзистора К3878 тошиба,вторая нога транзистора идет на восьмую ногу трансформатора. thcn

19/11/2015 12:15

http://my-files.ru/7zkame --- оно? Walerka66

19/11/2015 22:24

Да похоже на То Большое спасибо !!! Serg148

14/02/2017 03:04

Всем доброго времени суток. Народ подскажите пожалуйста. сварочный ресанта 220 схема sh. Беда с ним такая, какое-то время работает потом загорается перегрузка и начинают мигать оба диода и так пока не отключиш автомат. Где искать? После как постоит отключеным некоторое время включаеш и повторяется такая же беда
ДОБАВЛЕНО 14/02/2017 03:07
И если можно схему на него дайте, если есть у кого. thcn

14/02/2017 03:13

датчик---плата шим---стали вентиляторы.
ДОБАВЛЕНО Февраль 14 2017
http://my-files.ru/vl6eim
ДОБАВЛЕНО Февраль 14 2017
архив с схемами ресанты. БЕЗЫМЯННЫЙ

14/02/2017 08:22

Малость оффтопа по теме: в выходные чинял Ресанту, стандартная беда контакты реле, сгоревший керамический резистор, пара литов. Сделал, включаю без крышки для проверки и получаю в пузо "заряд бодрости" из одного сетевого лита. Ощщущения надо сказать классно! Видимо пока его таскали туды-сюды разобранный слегка стукнули по торцу кондера. Serg148

14/02/2017 10:12

Вентиляторы крутятся. Датчик как проверит замкнуть его концы?
ДОБАВЛЕНО 14/02/2017 10:17
Serg148 писал: Вентиляторы крутятся. Датчик как проверит замкнуть его концы? thcn

14/02/2017 10:18

там теплушка стоит и ломается крайне редко. Видимо всё таки шим. Несколько раз попадались аппараты где включалась защита ---загрязнение радиаторов.Они полностью были забиты пылью. Serg148

14/02/2017 10:22

thcn, есть готовые решения по проверке ШИМ?
ДОБАВЛЕНО 14/02/2017 10:28
thcn, да и на выходе 60 вольт, а пишут вроде 80 должно быть thcn

14/02/2017 10:34

Эта защита включается не только от перегрева улыбка Осцилограф нужен однако подмигиваниеSerg148

14/02/2017 10:51

thcn, а без него можно? Есть мультиметр с режимом до 2k Hz thcn

14/02/2017 11:06

При чём тут 2 кГц ? 90% ---шим. А 10 на что угодно---от плохой пайки до не исправной детали где не исправность может проявляться с прогревом. БЕЗЫМЯННЫЙ

14/02/2017 11:07

Serg148, реле срабатывает? thcn

14/02/2017 11:32

БЕЗЫМЯННЫЙ --- "какое-то время работает" ---варить через 51 ом ? БЕЗЫМЯННЫЙ

14/02/2017 11:44

При недостаточном напряжении питания управы как раз и будут описываемые симптомы. "какое то время работает" я бы не воспринимал как "какое-то время варит".
ДОБАВЛЕНО Февраль 14 2017
Serg148, Как понять вашу последнюю фразу? Serg148

14/02/2017 11:44

Как его проверить? При включенном замеряют напряжение есть при выключенном звоню тоже есть thcn

14/02/2017 14:16

так не понять --защита на холостом включается или в процессе сварки ? Напряжение х.х. какое ? duldog222222222

13/09/2017 13:36

блин когда вы научитесь правильно сцыллы обувать в теги ??? duldog222222222

13/09/2017 14:57

решение тут http://monitor.espec.ws/section8/post2272985.html#2272985
