Шлагбаум – замечательное решение для организации контролируемого въезда на территорию. Аккуратный шлагбаум гармонично смотрится и на въезд в дачный кооператив, и на стоянке возле городского офиса. Даже самый простейший шлагбаум ярко демонстрирует мысль «Стоп! Проезд закрыт!». Среди прочих решений, шлагбаум отличается простотой и дешевизной изготовления, оперативностью монтажа.

Специализированные организации предлагают множество вариаций готовых шлагбаумов. Но простота конструкции и выбор нужных материалов в свободной продаже, позволяет и самому изготовить шлагбаум для любых целей.

Перед тем, как сделать шлагбаум, необходимо определится с его конструкцией. Конструкция шлагбаума может быть поворотной (см. Рис.1.), или подъёмной (см. Рис.2.). В обоих случаях обязательно наличие специальной перекладины (стрелы), которая собственно и перекрывает въезд. Перекладина фиксируется на специальных опорах. Стрелу оптимально изготовить из трубы, т.к. труба хорошо выдерживает консольные нагрузки. Допустимо использовать трубу круглого сечения, однако если стрела достаточно длинная, во избежание деформации, её можно выполнить из профильной .

Поворотный шлагбаум своими руками

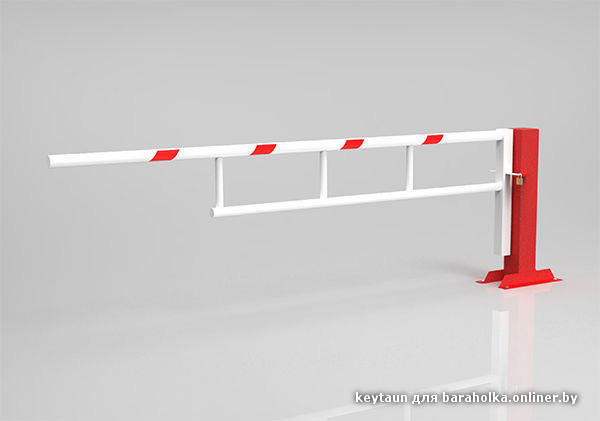

Рис.1. Поворотный шлагбаум Откидной шлагбаум самодельный

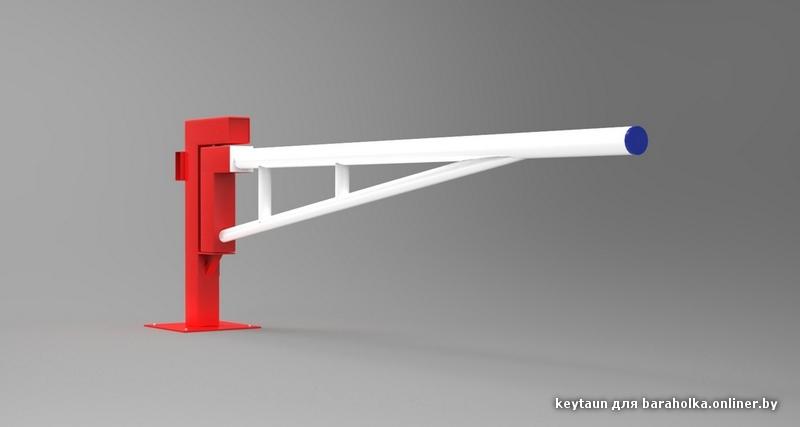

Рис.2. Откидной шлагбаум

Опорой шлагбаума подъёмного типа может стать швеллер, забетонированный в грунт. В верхней части швеллера сверлится отверстие, такое же отверстие сверлится в трубе, через ось стрела крепится на опоре. С другой стороны перекрываемой дороги монтируется ещё одна опора, которая служит ограничителем спуска шлагбаума, к этой опоре шлагбаум «пристёгивается» замком в положении «Закрыто». Для оперативного подъёма стрелы, на её короткой стороне монтируют контргруз. Собрать шлагбаум такого типа можно за несколько часов. Это самый простой шлагбаум.

При поворотной конструкции, опорой служить зафиксированная в грунте стойка круглого сечения (например, ), на которую одевается труба большего диаметрам. Таким образом, реализуется подвижное соединение. Как вариант, можно использовать массивные навесы (по аналогии с системой открытия дверей). Необходимо установить ограничивающую опору, как и в случае с подъёмным шлагбаумом. Самому смонтировать шлагбаум возможно, но лучше взять помощника, который будет удерживать стрелу «на весу», пока её монтируют.

Самодельный шлагбаум может быть усиленной конструкции. В этом случае стрела изготавливается из крупного сортамента, причём труба располагается узкой гранью на въезд. Внутрь трубы для усиления жёсткости вкладывается ещё одна прямоугольная труба немного меньшего сечения, затем, по возможности, ещё одна. Таким образом, получается «слоёная» конструкция, которая на изгиб выдерживает крайне высокие нагрузки. Естественно, что опоры под такой шлагбаум тоже должны быть усилены.
