Очень часто пользователи аудио-видео аппаратуры становятся перед выбором покупать или сделать самому тот или иной переходник для видеосигналов различных типов (VGA RCA, S-Video VGA и др), либо просто удлинитель того или иного видеокабеля. Оригинальные длинные кабели от ведущих производителей стоят честно говоря очень дорого, однако в некоторых случаях подобные задачи можно решить собственноручно.

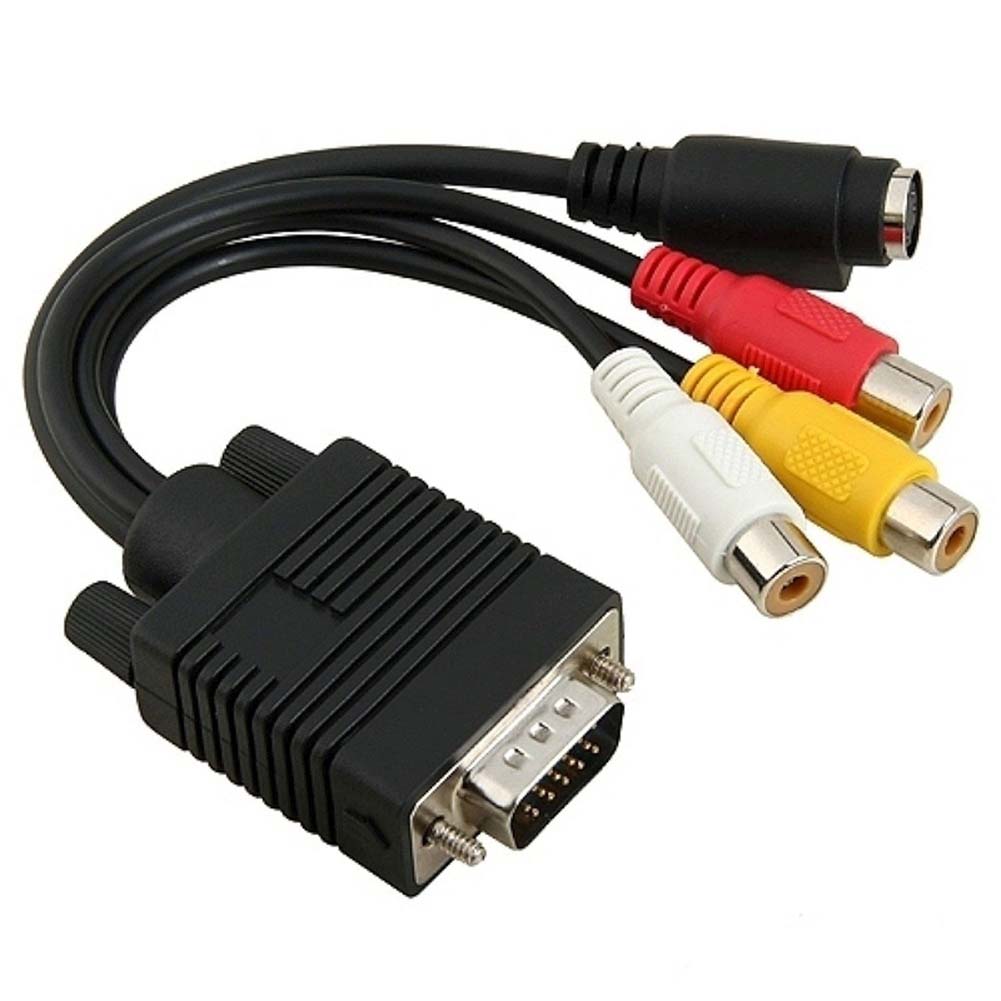

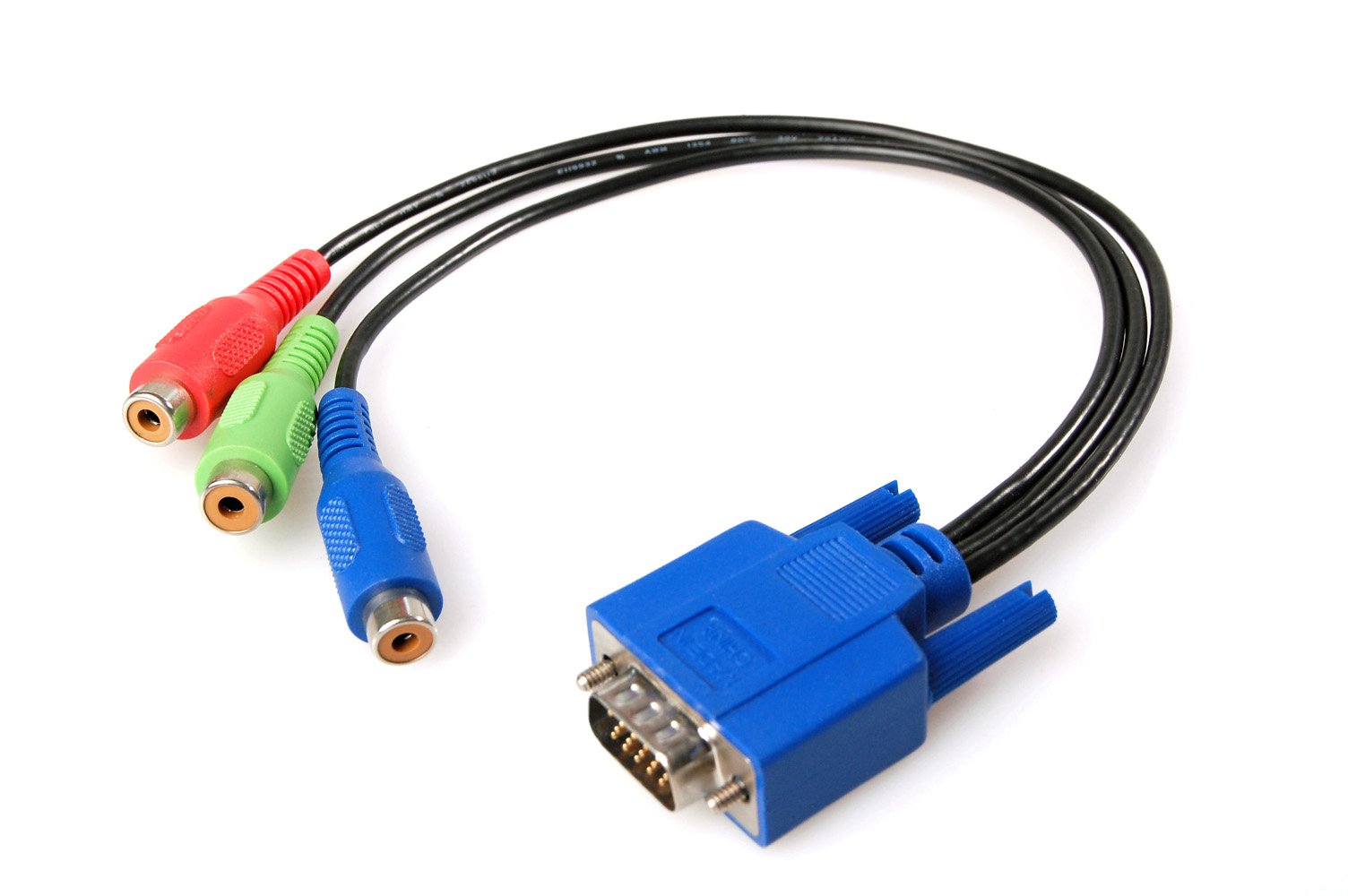

Рассмотрим, что же из себя представляет переходник VGA RCA. Это переходник из RCA разъемов (тюльпанов) компонентного аналогового видеовыхода в компонентный VGA разъем типа D-Sub 15 pin. Данный переходник VGA RCA может использоваться для подключения, например, того же DVD проигрывателя или спутникового тюнера с аналоговым компонентным видеовыходом (Y, Pr, Pb) к мультимедийному проектору, на борту которого имеется только компонентный VGA видеовход типа D-Sub 15 pin и отсутствует 3 RCA видеовход (Y, Pr, Pb).

Статьи по теме: конвертер HDMI to RCA

Обусловлено это тем, что зачастую в портативных проекторах реализована способность автоматически определять на разъеме VGA присутствие компонентного видеосигнала (Y, Pr, Pb).

Идея заключается в использовании компьютерного кабеля типа «витая пара» CAT5 или CAT5e для передачи видеосигнала. Использование витой пары позволяет передавать видеосигнал на расстояние до 50 метров без потери качества.

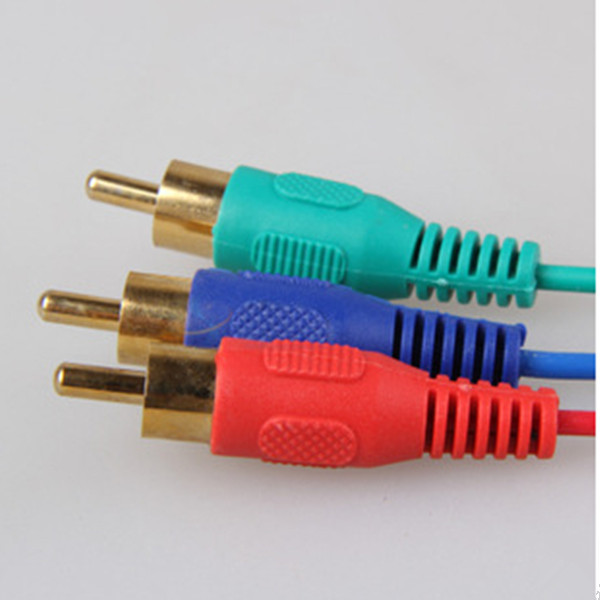

Итак, покупаем 3 разъема RCA (папа), разъем D-Sub 15 pin (штекер) и витую пару. Экранированные разновидности витой пары (STP) конечно лучше, чем неэкранированные (UTP), однако и менее распространены. Поэтому я использовал именно UTP и минусов не ощутил (длина кабеля составила всего 10м, поэтому для большего расстояния используйте STP).

Приведу сразу распиновку разъема D-Sub 15 pin для нашего случая.

VGA разъем D-Sub 15 pin

1 — R-Y (Pr) — Red (красный)
2 — Y — Green (зеленый)
3 — B-Y (Pb) — Blue (синий)
4 — Ground — Brown (не используется)
5 — Ground — Brown/Wht — (не используется)
6 — Ground R-Y (Pr) — Red/White (земля красного)
7 — Ground Y — Green/White (земля зеленого)
8 — Ground B-Y (Pb) — Blue/White (земля синего)
9 — Не используется
10 — Ground (земля — Не используется)
11 — Не используется
12 — DDC DAT (обнаружение устройства) — не используется
13 — Horizontal Synchronization — Горизонтальная синхронизация (в данном случае не используется)
14 — Vertical Synchronization — Вертикальная синхронизация (в данном случае не используется)
15 — DDC Clock — в данном случае не используется

Таким образом, переходник VGA RCA требут 6 пинов из 15.

Осуществляем распайку контактов и разъемов согласно приведенной схеме:

Схема переходника RCA VGA

Данный переходник позволяет подавать компонентный видеосигнал на VGA вход типа D-Sub 15 pin проектора (если конечно Вы правильно все спаяли). Получаем вот такое чудо:

Переходник RCA VGA своими руками

Провода в парах, на концы которых паяются RCA штекеры, удобно обжать термоусадкой для большей жесткости. Всё, подключаем и наслаждаемся. В моем случае использовался спутниковый тюнер с компонентным видеовыходом 3 RCA в качестве источника и мультимедийный видеопроектор Sanyo, в котором не было отдельного такого же компонентного видеовхода (клиенты решили сэкономить , ведь проекторы только с VGA входами стоят дешевле).

Отвечу сразу на некоторые вопросы, которые могут возникнуть после прочтения статьи.

-Какие кабели-переходники могут быть сделаны используя витую пару?

1) VGA на VGA удлинители — кабели с разъемами D-Sub 15 pin на каждом конце, используя входы-выходы VGA.
2) RCA — 3xRCA для передачи компонентного видеосигнала, используя 3 разъема RCA на каждом конце. Очень успешно работает для больших расстояний от плеера DVD до телевизоров.
3) RCA — D-Sub15pin (компонентный Y, Pr, Pb в компонентный VGA) — описано выше.
4) Для передачи аналогового звука — до двух пар стерео сигналов, по 4шт. RCA разъемов на каждом конце.

— Что можно сделать со свободной парой Brown-Brown/Wht в переходнике VGA RCA ?

Данную пару можно использовать например, для передачи моно аудиосигнала от DVD проигрывателя на аудиовход мультимедийного проектора (если он оснащен динамиком). В ином случае данную пару можно обрезать и заизолировать.

— Можно ли по данному принципу сделать переходник Scart VGA?

При наличии у вашего источника видеосигнала полного Scart видеовыхода с компонентным видеосигналом можно сделать по такому же принципу.
Согласно распиновке разъема Scart необходимо использовать следующие контакты:
7 — выход синий, 5 — земля синий
11 — выход зеленый, 9 — земля зеленый
15 — выход красный, 13 — земля красный

PS: Очень важно понимать, что данный переходник обеспечит работу в том случае, если у Вашего устройства отображения с VGA видеовходом имеется функция авто-определения типа видеосигнала либо же устройство позволяет выбирать режимы видеосигнала на входе  RGB/YPbPr, а так же, гарантией работоспособности связки устройств посредством данного переходника будет способность источника сигнала передавать как  YPbPr, так и  RGB компонентные видеосигналы.

Это связано с тем, что как раз «чистая компонента» RGB + HV.синхр. (по сути, что идет с выхода видеокарты ПК) преобразовывается в RGB-сигнал с синхроимпульсами в канале зеленого (обозначается как RGB), а уже этот сигнал преобразовывается в компонентный (цветоразностный) сигнал YPbPr. Таким образом, компонентный сигнал RGB и компонентный сигнал YPbPr (часто так обозначается компонентный видеовыход 3xRCA на источнике), это не совсем одно и тоже.

То есть:

  • если с источника передается компонентный сигнал YPbPr, приемник должен уметь его «понимать»  и преобразовать в  компоненту RGB, что как раз и обеспечивается выбором режимов RGB/YPbPr в приемнике видеосигнала (приемник преобразовывает входной сигнал YPbPr в нужную форму RGB)
  • если приемник не умеет «понимать» YPbPr компонентный сигнал, а только RGB, то в этом случае как раз источник сигнала должен иметь возможность выбора режима выходного видеосигнала RGB или YPbPr (источник не преобразовывает выходной сигнал RGB в YPbPr)

В таком случае удастся «подружить» два устройства посредством данного переходника VGA to RCA и получить видео-картинку необходимого качества.
